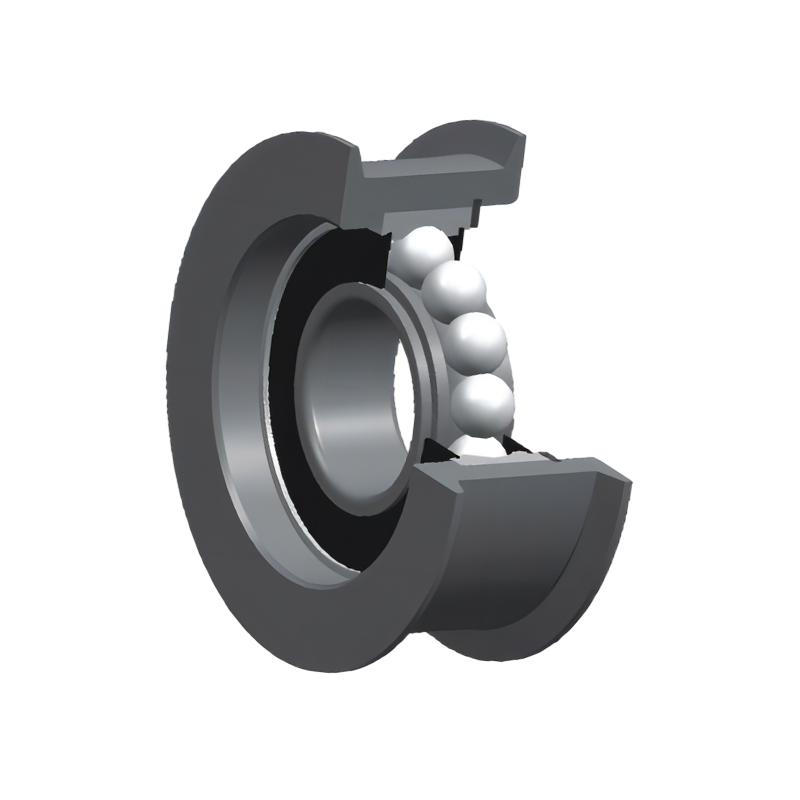

A MGxxA1-x egysoros gömb alakú egyenes oszlopos targoncaoszlopos görgő a targonca és az oszloprendszerek kulcsfontosságú eleme méretéről, teherbírásáról és egyéb fontos jellemzőiről részletes tájékoztatást adnak a specifikációs útmutatói. Az alábbiakban ezeknek a specifikációknak a leírása található:
Modell elnevezés:
Az „MG” az MGxxA1-x modellben ennek a sorozatnak a modellelőtagját jelenti, és a görgős termékek e sorozatának azonosítására szolgál.
Az "xx" a görgő átmérőjét (d) jelöli milliméterben. Például a "20" az MG20A1-1-ben azt jelenti, hogy a görgő átmérője 20 mm.
Az "A1-x" a görgő konkrét modelljét jelöli. Ez a rész további információkat tartalmazhat a görgővel kapcsolatban, például különböző tervezési változatokat vagy egyéb jellemzőket.
Méretek:
A görgő méretét az átmérő (d), a külső átmérő (D), a szélesség (C/B) és a résméret jelenti. A görgő átmérője a görgő közepén áthaladó és mindkét végével érintkező egyenes távolságra vonatkozik. Az átmérőt általában milliméterben (mm) mérik. A henger külső átmérője a görgő teljes külső felületén átívelő egyenes távolság. A külső átmérőt is általában milliméterben mérik. A szélesség a henger vastagságára vagy szélességére utal, és általában a belső és a külső gyűrűk közötti távolság határozza meg. Egyes esetekben a szélesség a teljes görgő szélességére is utalhat. A szélességet általában milliméterben mérik. Egy adott görgős modellben a hézagméret a belső és a külső gyűrűk közötti rés méretére vonatkozik, amely biztosítja a gördülő alkatrészek megfelelő működését. Ez a méret általában a szélességi specifikációban szerepel
terhelhetőség:
Az MGxxA1-x egysoros gömb alakú egyenes oszlopos targoncaoszlopos henger teherbírása az egyik legfontosabb műszaki mutató , amely a henger által munkakörülmények között elviselhető maximális axiális és radiális terhelés meghatározására szolgál. Ezeket a terhelhetőségeket általában alapvető dinamikus teherbírás (Cr) és alap statikus terhelés (Cor) formájában adják meg kilonewtonban (kN). Az alapvető dinamikus terhelés (Cr) arra a radiális terhelésre vonatkozik, amelyet a henger szabványos vizsgálati körülmények között elvisel. Ezt általában tartós fordulatszámon és megfelelő kenéssel tesztelik. Az alap statikus terhelés (Cor) arra a radiális terhelésre vonatkozik, amelyet egy henger álló állapotban képes elviselni. Általában mozgás és statikus terhelés nélkül tesztelik. Az MGxxA1-x görgő egy adott modelljének teherbírása olyan tényezőktől függően változhat, mint a méret, az anyagok, a tervezés és a gyártási folyamat.
hivatkozási szám:
Minden görgőmodell egyedi hivatkozási számmal rendelkezik, amely a különböző görgőmodellek azonosítására és megkülönböztetésére szolgál. Ezek a számok betűk és számok kombinációját tartalmazhatják a modellre, a specifikációra vagy más lényeges információkra vonatkozóan.
Példaként az MG25A1-1T-t vesszük, a specifikációja 257017/17, ami azt jelenti, hogy átmérője 25 mm, külső átmérője 70 mm, szélessége 17 mm, valamint a belső és külső gyűrűk közötti rés is 17 mm. Az alap dinamikus teherbírás 17,22 kN, az alap statikus terhelés 11,39 kN, a hivatkozási szám pedig 80605KT.
Az MGxxA1-x egysoros gömboszlopos, egyenes oszlopos targoncaoszlop-görgők specifikációi megadják a felhasználóknak azokat a részleteket, amelyekre szükségük van az alkalmazási igényeiknek megfelelő görgők kiválasztásához, és biztosítják, hogy biztonságosan és hatékonyan működhessenek a targoncán és az árbocon. a rendszerben.
